jueves, 30 de abril de 2020

PUERTO MALDONADO HOSTEL










Diseñar un lugar de hospedaje en una ciudad en medio de la selva amazónica es un reto, toda vez que, existe una tipología en la mayoría de las ciudades peruanas de hostales y hoteles de cinco niveles que usa y abusa de las típicas ventanas con vidrios o cristales polarizados, con habitaciones que apenas reciben la luz.

Mi cliente aceptó la propuesta que le presenté, que es diferente a lo que normalmente se ve en las ciudades, y es que, por ejemplo, puedes tener un hospedaje con una habitación por la que cobrarás 100 soles, por ejemplo, o puedes crear un edificio con habitaciones sencillas, pero con un concepto que permita cobrar tres veces más del promedio de 100 soles.

El proyecto se ubica en un lote con medianeras, en medio de la ciudad cerca de dos avenidas principales. Madre de Dios es un ejemplo de como la selva va perdiendo terreno ante lo que llamamos “progreso”, en este caso decidimos traer un poco de la selva a este predio, hay dos jardines que son a la vez patios para iluminar las habitaciones y para iluminar pasillos. Las habitaciones dan hacia un gran muro verde, que es el corazón del proyecto. Las habitaciones tienen tres metros de altura para poder controlar el calor que normalmente se da en Puerto Maldonado.

En el primer piso se ubica un estacionamiento, el hall de ingreso con sala de estar y servicios higiénicos, en este mismo nivel se hallan dos apartamentos, con una escalera se accede al segundo piso, el proyecto de acuerdo al Reglamento Nacional de Edificaciones prevé un ascensor puesto que el edificio tiene 5 pisos más azotea. Hay una escalera de escape en la parte posterior del terreno.

En el segundo piso se ubican dos apartamentos, todas iluminadas naturalmente, y con un espacio para un oficio, para dejar artículos de limpieza, toallas y sabanas. El tercer, cuarto y quinto piso son similares, con habitaciones para un Hostal, con algunas “infracciones” a la planta típica, hay salas de estar que aparecen. La azotea, toda vez que tiene una vista privilegiada de la ciudad, del río y el puente Intercontinental, se decidió ubicar allí la cafetería y un mirador.

La imagen del edificio, trata de usar madera en su fachada a través de una celosía, toda vez que es un recurso abundante en la zona. La cobertura es inclinada, toda vez que en la selva normalmente llueve de manera abundante.

La arquitectura debe ser una expresión de orden, y eso es lo que busca este proyecto.



sábado, 25 de abril de 2020

Vivienda Multifamiliar en Villarán, Miraflores

 Vista interior de la sala comedor.

Esta vivienda multifamiliar fue diseñada hace algun tiempo, es mas ya esta construida, en este caso la sala tiene dobles alturas, eso le da al departamento una calidad espacial que otros departamentos no tienen. Eso se desarrollo con un juego armonioso de plantas y cortes que no voy a detallar aqui. El credito del diseño es del Arquitecto Héctor Valdivia.


Planta Tercer Piso, (típica)

 Planta Cuarto Piso (típica)


Vista exterior.

Etiquetas: , ,

viernes, 24 de abril de 2020

PROTOTIPO DE VIVIENDA MULTIFAMILIAR COVID-19



De acuerdo a la BBC la pandemia del Coronavirus COVID-19 no será la última pandemia que asolará a la humanidad, es más, quizás no muchos lo saben, pero en los últimos años hemos tenido las siguientes epidemias: el SARS, el MERS que fueron similares al coronavirus que hoy enfrentamos pero que fueron contenido y muchos recordarán el virus de la Influenza A (H1N1) – 2009 entre otras epidemias.

Entonces pensar que en el futuro inmediato no se van a dar situaciones similares, es negar los acontecimientos que hoy estamos viviendo.

También es importante tener en cuenta que el COVID-19 ha acelerado muchos de los procesos sociales que antes eran poco usados, el teletrabajo es una realidad, y ante la falta de una vacuna para el COVID-19 el teletrabajo se volverá más común en los próximos años.

Teniendo en cuenta estas demandas, he diseñado este prototipo experimental de departamento. Hay varias versiones y prototipos que están trabajando por otros arquitectos, personalmente yo apuesto por una propuesta más pegado a la realidad peruana y más pragmática.

El departamento tiene 99.16m2, tiene 3 zonas que son siempre comunes en la función de vivienda, la primera está relacionada a aseo y servicios; la segunda está relacionada a áreas sociales y de trabajo y la tercera es el área intima donde se ubican los dormitorios.

El departamento cuenta con un ingreso, esta es el área donde en dejamos nuestros zapatos y nos cambiamos, dejamos las cosas que llevamos a mano (bolsas, llaves, billeteras), allí hay un closet, y de ser necesario hay un baño con ducha para proceder a la desinfección de objetos y de nuestro cuerpo. Este baño también sirve de baño para las visitas y para el estudio. Este espacio está cerca de la cocina, pues todos las bolsas y productos procederán a un proceso de desinfección de acuerdo a las pautas brindadas por la OMS. Se accede a la lavandería pues probablemente la ropa será lavada con agua caliente en la lavandería.

En esta vivienda las áreas de aseo y servicios tienen una prioridad por sobre otras funciones ya sean sociales o íntimas.

Luego de pasar por este proceso, ingresamos a la sala comedor, son áreas sociales, también a un lado se encuentra un estudio para con dos sillas, en estos tiempos los dos integrantes de una pareja trabajan así que hay espacio para los dos, este estudio está muy cerca del ingreso, el teletrabajo es el futuro pero también habrá documentos por recibir o reuniones por pactar que son presenciales, en este caso el estudio no puede estar por el área intima; aunque nos ha causado mucha risa pero durante esta cuarentena hemos visto situaciones hilarantes vía Zoom o Skype, por una simple razón, las áreas de teletrabajo son las mismas que las áreas íntimas(dormitorios). El estudio también debe estar separado pues es difícil trabajar con los niños jugando o estudiando. Además, psicológicamente uno sale de esta zona intima a “trabajar “a otro espacio. Desde la sala se accede a un balcón, créanme en medio de los días más difíciles de la cuarentena, no saben lo agradable es al menos respirar aire fresco, contemplar la calle, el parque y la ciudad.

El prototipo de departamento tiene tres dormitorios, cada uno con su baño, ¿Por qué?; no sé si les ha pasado, en casa si alguien está muy resfriado o con alguna enfermedad contagiosa es muy difícil compartir el baño y por muchas medidas de limpieza que se tomen, los otros miembros de la familia terminan contagiándose.

Debemos de partir (y aquí me dirijo a los que van a comprar un departamento) de la siguiente premisa, si nos preocupamos mucho en la compra de un vehículo, usualmente preguntamos si consume mucha gasolina, preguntamos acerca de la marca, la potencia del motor, el tipo de tracción, el volumen para guardar cosas; somos minuciosos en una inversión de US $20,000, cuanto más debemos hacer estas preguntas si compramos en planos una propiedad que oscila entre S/ 200,000 y S/ 300,000, mucho más cuando nos vamos a veces a endeudar por 10, 15 y 20 años.

Invertir 300,000 soles en un departamento y luego cuando se construya te das cuenta que cada dormitorio no tiene un baño, lo vas sentir cundo se te complique la vida durante una enfermedad o en la próxima pandemia.

Los dormitorios tienen ventanas de pared a pared y de piso a techo, está comprobado la capacidad de que la luz solar puede eliminar muchas bacterias, además de la iluminación para estudiar las ventanas amplias proveen de ventilación adecuada para la salud.

Los dormitorios 1 y 2 tienen sus respectivos baños, en este departamento he tomado la decisión de permitir un acceso desde el área intima de los dormitorios al patio lavandería, me parece lo más absurdo salir de los dormitorios de los departamentos que hoy se venden en el mercado y tener que cruzar sala, comedor, pasillo de ingreso, cocina para finalmente llevar ropa sucia a lavar. La lavandería sirve al área íntima y debe estar conectada a estos espacios.

El dormitorio 3, es también el dormitorio principal, tenemos un walking closet, de allí se accede al baño, este baño tiene iluminación y ventilación natural, el dormitorio tiene una jardinera, créanme en una próxima cuarentena, o cuando estén con una gripe se sentirán aliviados mirando las flores desde una ventana.

Hay una propuesta de planta típica como edificio multifamiliar, muchas veces en estos conjuntos multifamiliares hay acceso a 8 departamentos, si bien el reglamento lo permite, no es lo ideal, muchas familias por piso y pasillos muy largos generan espacios muertos, que son inseguros a largo plazo, por esta razón yo he propuesto solo 4 por piso.


Si va a comprar un departamento de 100 m2 y no le ofrecen los espacios que yo le ofrezco, si no tiene prisa, yo le sugiero que espere la próxima generación de departamentos que están a la vuelta.
Si es promotor inmobiliario y aún está esta en planos, cabida o anteproyecto quizás es momento de hacer una pausa y replantear su producto inmobiliario; pero si no piensa crear un producto diferente, probablemente su flujo de ventas será más lento; el mundo ha cambiado, la arquitectura de los multifamiliares también está cambiando, y sino debe de cambiar.

Me alegra mucho compartir estas ideas, si les interesa saber más del tema pueden escribirme a contacto@miguelangelbarrientosbenites.com.

Hasta más vernos.

miércoles, 15 de abril de 2020

CASA 5X30




martes, 14 de abril de 2020

CASA 6X15

 Vista Frontal

 Isometría





Etiquetas:

lunes, 13 de abril de 2020

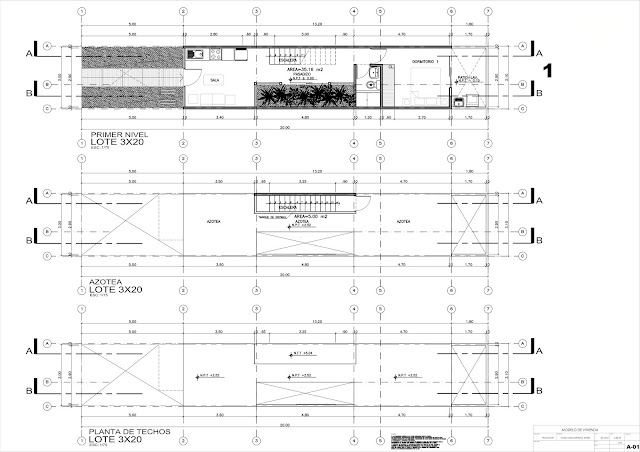

CASA 3X20




La vivienda con frente de 3mt está diseñada para la costa norte del país, para las regiones de Piura y Tumbes, hemos aplicado el RNE para un tipo especial de habilitación urbana diseñada para programas como MiVivienda, es decir no hay limitante en cuanto el frente o área del lote, es decir puede estar por debajo de 90m2.

La vivienda tiene un módulo básico de 35.16m2, con sala, kitchenette, un baño y un dormitorio que posteriormente se convertirá en comedor y cocina, en la posterior adyacente al dormitorio se ubica un patio lavandería.  Creemos que una vivienda no es ecológica porque utiliza madera del lugar, creemos que es la forma de vida de la gente y el material bien utilizado es el que le da a la vivienda la condición poder reducir la huella de CO2.

Es por ello que El sistema constructivo de esta vivienda es de fierro reciclado, el tubo de fierro es uno de los metales que pueden reciclarse, con esto ahorramos el talar los cientos de hectáreas de algarrobos que fueron talados en la costa norte desde el 2012. El cerramiento es de planchas de superboard, no utilizamos Gyplac (parte del sistema drywall) en el norte las precipitaciones durante los meses de verano son abundantes, el yeso se deteriora rápido con la humedad, es por ello que la constitución del superboard por ser de cemento resiste más el clima.


La vivienda se eleva 30 cm sobre el nivel de la calle previendo posibles inundaciones, con una escalera metálica se accede a los dormitorios que están conectados a través de un pasillo, este pasillo rodea un jardín pequeño, el cerramiento está hecho con mallas metálicas recicladas, la idea es tener enredaderas de la zona un jardín vertical trae frescura a los ambientes adyacentes.

El último nivel tiene un típico espacio usado en la costa norte que es parte de la tipología de la zona, y es estar y una terraza, los techos son altos, ligeros con planchas zincaluminizadas pero interiormente recubiertas con superboard para cielos rasos, para mitigar el calor que se recibe, los colores de la vivienda serán blancos, para no absorber la radiación solar. La ventilación es natural y permite que 3mt de ancho en una vivienda no sean percibidos como un lote estrecho.

No me cansaré de insistir en lo siguiente: si usted es una persona que dice que se debe techar todo su terreno para ganar más “espacio” entonces este plano que voy a compartir con el público no es para usted, este plano es para aquellas personas que tienen un lote de terreno de 4 metros de frente por 20 metros de fondo y desean construir una casa con suficiente luz y área libre para su familia.

Le sugiero revisar el link que a continuación le dejo, el Estado Peruano tiene programas de subsidios y financiamiento para construcción en lotes de terrenos dentro del programa Techo Propio, para CONSTRUIR su vivienda el bono puede ser de hasta S/ 23,435, para MEJORAR es decir ampliar su vivienda el bono es de S/  9,890. Más detalles los puede encontrar en este enlace.

Es importante mencionar que soy miembro del Colegio de Arquitectos del Perú, es delito ejercer la arquitectura si no se está habilitado para ejercer la profesión, en este link usted encontrara si un arquitecto está habilitado o no para ejercer la profesión.

Los planos que comparto con ustedes son de arquitectura, es decir hay que desarrollar todavía todos los planos de ingeniería, los planos que voy a compartir GRATUITAMENTE están en una versión denominada Autocad 2013 que estoy dispuesto a compartir junto con la información digital que usted puede ver en este post, si está interesado me escribe al correo electrónico contacto@miguelangelbarrientosbenites.com solicitando su plano, yo le renvío el plano de forma GRATUITA.

La casa cumple el marco legal del programa MI VIVIENDA, la Ley 29090 y su reglamento, además de la norma del Reglamento Nacional de Edificaciones para viviendas.

Espero les ayude. Hasta más vernos.





CASA 4X20




La casa 4X20 está diseñada para la sierra del Perú, este modelo no es un diseño que debe usarse en la selva, podría usarse en la costa en zonas donde predominan las estribaciones andinas, son zonas ubicadas en las cabeceras de las cuencas de los ríos donde llueve mucho en el verano, como Chosica, Chaclacayo, Yauyos, etc.

En el Perú, casi todos los años se da un fenómeno climático en las partes altas de los andes denominadas heladas, estas producen cada año varios daños en los habitantes de zonas alto andinas, muchas personas mueren a causa de estas heladas, este año será más difícil con la aparición del coronavirus COVID-19.

En respuesta a ello, he creado un prototipo denominado CASA 4x20, que es una aproximación a la solución de crear una vivienda que responda adecuadamente al clima de la sierra.

Está vivienda diseñada para la sierra utiliza el concepto de tener un invernadero, La sierra si bien se tiene bajas temperaturas, el asoleamiento es bastante bueno, es por ello que estamos aprovechando la energía solar por un tema de partido y conceptual se ubica en la parte central de la casa, parte del concepto hogar, el calor del sol baja hasta el estar familiar, y de allí se distribuye calentando las paredes de las habitaciones, se ha decidido también separar las áreas frías como baños, pero manteniendo siempre el concepto de ventilación natural.

La casa puede empezar con un módulo inicial que tiene 35m2 y tiene un área de usos múltiples, cocina integrada a esta área, un dormitorio y un baño y la escalera de acceso al segundo nivel donde la familia que habite la case se encargara de seguir el proceso de ampliación.

Los colores a utilizar en las paredes deben ser oscuros, en la vista se usó el color blanco, pero no es lo ideal, los colores oscuros atraen más la luz solar, los jardines en la sierra que en muchas zonas es relativamente árida están hechos con piedra caliza, la piedra caliza tiene la particularidad de absorber el calor del día y emitir progresivamente este calor en la noche. El agua es calentada mediante energía solar, los closets de la vivienda son colocados pegados a los muros exteriores, la idea es que con formas económicas y practicas poderle brindar un confort térmico a la vivienda.

El techo del invernadero es de una estructura de madera, tornillo, huairuro o similar, la idea es tener una estructura fuerte que soporte las granizadas, por ello utilizamos el policarbonato, pues resiste los golpes, es transparente pues mientras más luz solar pase, el calor puede concentrase más, se tiene una canaleta para en temporada de lluvias eliminar las aguas pluviales, la inclinación del techo es superior al 25% de pendiente para tener una fácil evacuación de las aguas.

Nuevamente insisto, si usted es una persona que dice que se debe techar todo su terreno para ganar más “espacio” entonces este plano que voy a compartir con el público no es para usted, este plano es para aquellas personas que tienen un lote de terreno de 4 metros de frente por 20 metros de fondo y desean construir una casa con suficiente luz y área libre para su familia.

Le sugiero revisar el link que a continuación le dejo, el Estado Peruano tiene programas de subsidios y financiamiento para construcción en lotes de terrenos dentro del programa Techo Propio, para CONSTRUIR su vivienda el bono puede ser de hasta S/ 23,435, para MEJORAR es decir ampliar su vivienda el bono es de S/  9,890.

Más detalles los puede encontrar en este enlace.


Es importante mencionar que soy miembro del Colegio de Arquitectos del Perú, es delito ejercer la arquitectura si no se está habilitado para ejercer la profesión, en este link usted encontrara si un arquitecto está habilitado o no para ejercer la profesión.

Los planos que comparto con ustedes son de arquitectura, es decir hay que desarrollar todavía todos los planos de ingeniería, los planos que voy a compartir GRATUITAMENTE están en una versión denominada Autocad 2013 que estoy dispuesto a compartir junto con la información digital que usted puede ver en este post, si está interesado me escribe al correo electrónico contacto@miguelangelbarrientosbenites.com solicitando su plano, yo le reenvío el plano de forma GRATUITA.

La casa cumple el marco legal del programa MI VIVIENDA, la Ley 29090 y su reglamento, además de la norma del Reglamento Nacional de Edificaciones para viviendas.

Espero les ayude. Hasta más vernos.







CASA 6X20







Esta casa se emplaza en un lote de 6 metros de frente por 20 metros de fondo, está diseñada más desde el punto de vista de idiosincrasia del peruano, las familias en el Perú construyen por etapas, van ampliando su vivienda, van techando por piso, normalmente ya cuando los hijos forman un nuevo hogar, los padres dan una especie de herencia adelantada y entregan los pisos superiores a los hijos y a sus nuevos hogares, por eso la escalera está ubicada hacia el ingreso de la edificación, y por piso se desarrolla un departamento independiente.

El modulo inicial de 32m2 se ubica en el fondo del lote, a partir de allí la vivienda comienza a crecer hacia adelante, con dos dormitorios, baño adicional, cocina y patio lavandería, es muy usual cuando ya los hijos crecen tienden a vivir en la parte superior de la vivienda inicial, es por ello que hay un espacio donde se amplía una escalera y se duplica la vivienda del primer piso y esto se hace hasta llegar a tres niveles.

Según el RNE, para programas como Mi Vivienda el estacionamiento es 1 cada 3 unidades de vivienda en este caso tenemos dos estacionamientos y adicionalmente estamos dejando 1m que es lo que el RNE solicita como vía de circulación para una vivienda multifamiliar.

De esta manera se logra desde 32m2 tener un edificio multifamiliar, el problema de muchas ciudades es la baja densidad, la ciudad se extiende mucho y es muy caro llevar los servicios. Y el fracaso de muchos productos de vivienda es que no piensan en el usuario final en este caso hemos pensado en el usuario de la vivienda y sus costumbres para determinar el crecimiento de la vivienda.


Consultando con Western Forms por un tema constructivo el ducto del baño que ocupaba el dormitorio 1 ha sido reubicado, por un tema de arquitectura permite una mejor apreciación del espacio, en proyecto si hay que contemplar que se necesita de montantes de desagüe, el ducto de ventilación cumple con el RNE en cuanto al área mínima tenemos 0.33m2 cuando el RNE solicita 0.24m2.

El tamaño de la cocina en el primer nivel se ha reducido, para tener los aparatos y equipos como lavadoras bajo techo, de esta manera aumentamos el área de tendal, que es una de puntos más deficientes en la vivienda social en el Perú.

No me cansaré de insistir en lo siguiente: si usted es una persona que dice que se debe techar todo su terreno para ganar más “espacio” entonces este plano que voy a compartir con el público no es para usted, este plano es para aquellas personas que tienen un lote de terreno de 4 metros de frente por 20 metros de fondo y desean construir una casa con suficiente luz y área libre para su familia.

Le sugiero revisar el link que a continuación le dejo, el Estado Peruano tiene programas de subsidios y financiamiento para construcción en lotes de terrenos dentro del programa Techo Propio, para CONSTRUIR su vivienda el bono puede ser de hasta S/ 23,435, para MEJORAR es decir ampliar su vivienda el bono es de S/  9,890. Más detalles los puede encontrar en este enlace. https://www.mivivienda.com.pe/portalweb/usuario-busca-viviendas/pagina.aspx?idpage=30

Es importante mencionar que soy miembro del Colegio de Arquitectos del Perú, es delito ejercer la arquitectura si no se está habilitado para ejercer la profesión, en este link usted encontrara si un arquitecto está habilitado o no para ejercer la profesión.

Los planos que comparto con ustedes son de arquitectura, es decir hay que desarrollar todavía todos los planos de ingeniería, los planos que voy a compartir GRATUITAMENTE están en una versión denominada Autocad 2013 que estoy dispuesto a compartir junto con la información digital que usted puede ver en este post, si está interesado me escribe al correo electrónico contacto@miguelangelbarrientosbenites.com solicitando su plano, yo le renvío el plano de forma GRATUITA.

La casa cumple el marco legal del programa MI VIVIENDA, la Ley 29090 y su reglamento, además de la norma del Reglamento Nacional de Edificaciones para viviendas.

Espero les ayude. Hasta más vernos.






CASA 5X20



“La arquitectura no puede salvar al mundo, pero si puede dar un buen ejemplo de cómo hacerlo” Alvar Aalto

Una de los temas más importantes que han salido a la luz a raíz de la pandemia del Coronavirus COVID-19 es la falta de viviendas que cuenten con suficiente luz solar en las habitaciones y ventilación adecuada.

Si usted es una persona que dice que se debe techar todo su terreno para ganar más “espacio” entonces este plano que voy a compartir con el público no es para usted, este plano es para aquellas personas que tienen un lote de terreno de 5 metros de frente por 20 metros de fondo y desean construir una casa con suficiente luz y área libre para su familia.

La vivienda está diseñada para la costa peruana desde Tacna hasta Lambayeque, esta vivienda no puede aplicarse en Piura ni en Tumbes, no se deben usar techos planos para una vivienda que va a soportar lluvias fuertes cada año, y mucho más fuerte cuando se da el Fenómeno del Niño.

Si usted no tiene dinero para construir toda la casa usted puede empezar a construir un módulo básico de 38,67m2, pero posee sala, comedor de diario integrado a la cocina y un dormitorio provisional cerrado con un tabique que puede ser removido posteriormente, tiene un patio lavandería, espacio para jardín posterior y espacio para un estacionamiento.

El módulo está diseñado con una escalera metálica y planchas de madera reciclada y prensada, la escalera se desarrolla encerrada y con una puerta de acceso y cerramiento bajo el sistema drywall, pues permite fácilmente cada familia pueda ampliar su casa sin tener que destruir el techo o terminar colocando la escalera en un lugar diferente a lo planificado.

Cuando usted tenga más dinero puede construir en el segundo piso, en este piso se ubican los dormitorios 1 (dormitorio principal con balcón y baño incorporado) y los dormitorios 2 y 3 que comparten un mismo baño, la ventilación es natural. En 77m2 se soluciona la vivienda.
Le sugiero revisar el link que a continuación le dejo, el Estado Peruano tiene programas de subsidios y financiamiento para construcción en lotes de terrenos dentro del programa Techo Propio, para CONSTRUIR su vivienda el bono puede ser de hasta S/ 23,435, para MEJORAR es decir ampliar su vivienda el bono es de S/  9,890.

Más detalles los puede encontrar en este enlace.

Es importante mencionar que soy miembro del Colegio de Arquitectos del Perú, es delito ejercer la arquitectura si no se está habilitado para ejercer la profesión, en este link usted encontrara si un arquitecto está habilitado o no para ejercer la profesión.

El sistema constructivo de esta casa es de muros de concreto, con placas de 10cm, si usted decide construir es importante que realice un estudio de suelos, además de llamar a un ingeniero civil para que desarrolle la estructura.

El sistema de encofrado que propongo ese el sistema de Western Forms, con este sistema se reduce el tiempo de construcción, si usted desea utilizar otro sistema como el de columnas y muros de ladrillo, hay que modificar estos planos de arquitectura en coordinación con los ingenieros que usted escoja.

Los planos que comparto con ustedes son de arquitectura, es decir hay que todavía desarrollar todos los planos de ingeniería, los planos que voy a compartir gratuitamente están en una versión denominada Autocad 2013 que estoy dispuesto a compartir junto con la información digital que usted puede ver en este post, si está interesado me escribe al correo electrónico contacto@miguelangelbarrientosbenites.com.

La casa cumple la norma del Reglamento Nacional de Edificaciones para viviendas, las ventanas, mamparas son amplias, y la estética busca ser simple y elegante a la vez, creo que una vivienda social no tiene por qué ser fea, la casa puede ser sencilla y noble a la vez, no tiene por qué renunciar a principios utilizados por la arquitectura moderna (siglo XX) de proveer de luz y ventilación natural a las viviendas de este siglo XXI.

Espero les ayude. Hasta más vernos.
